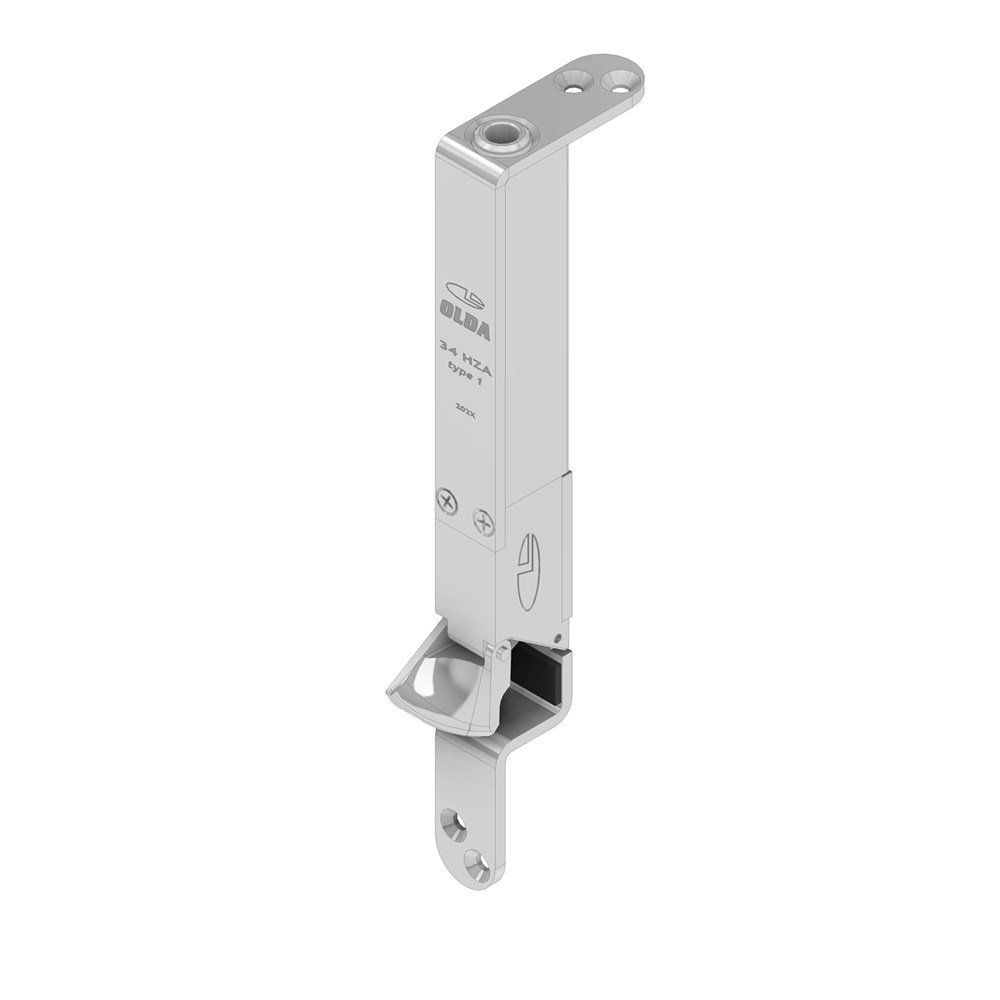

Olda Artikelnummer: 0810.034.1000 AUTOMATISCHE KANTSCHUIF / TYPE 34 HZA / TYPE 1 / STAAL VERZINKT / T.B.
€117,61 €97,20 excl. BTW
Op bestelling
Stel een vraag over dit product
Contacteer onsBen je op zoek naar een manier om de passieve deur van dubbele deuren automatisch te ver- en ontgrendelen wanneer de loopdeur wordt geopend? Of ben je op zoek naar een kantschuif om te combineren met de semi-automatische kantschuif 35 HZS? Dan is de OLDA 34 HZA automatische kantschuif een goede oplossing.
De werking van een automatische kantschuif is als volgt. Wanneer de loopdeur geopend wordt, ontspant de schoot van de kantschuif zich en de vergrendeling van de passieve deur wordt opgeheven. Wanneer de loopdeur gesloten wordt, drukt deze tegen de schoot en daardoor wordt de passieve deur weer vergrendeld.
Deze kantschuif met ronde voorplaat is geschikt voor houten, stalen en aluminium deuren en kan zowel boven- als onderin de passieve deur worden bevestigd. Wanneer deze gecombineerd wordt met de 35 HZS wordt de 34 HZA onderin geplaatst. De kantschuif heeft een 15 mm schootuitslag en beschikt over een zogenaamde verende schoot. Mocht de schoot omhoog komen wanneer deze niet recht onder of boven de sluitkom zit, wordt de schootuitslag ingedrukt om beschadigingen aan het kozijn te voorkomen.
Voor de aanschaf is het belangrijk om te bepalen of je een type 1 of type 2 kantschuif nodig hebt. Dit is afhankelijk van de draairichting van de passieve deur. Per passieve deur heb je van beide types een kantschuif nodig. Dit geldt ook wanneer je de 34 HZA combineert met de 35 HZS. Voor een DIN rechtsdraaiende passieve deur gebruik je een type 1 kantschuif bovenaan en een type 2 onderaan de deur. Voor DIN links een type 1 kantschuif onderaan en type 2 bovenaan.
Deze automatische kantschuif is gemaakt van elektrolytisch verzinkt staal. Hij wordt geleverd als complete set in een milieuvriendelijke verpakking en bevat al het montagemateriaal, de sluitplaat LP 10 en de beschermplaatjes SP 10 en SP 20. Op de verpakking vind je een QR-code naar de montagehandleiding, het productblad en CAD-tekeningen.
De montagehandleiding, 2D en 3D (CAD) tekeningen en het productblad zijn bovendien eenvoudig terug te vinden onderaan de artikelpagina onder het kopje Productblad en Tekeningen en meer. Op de webpagina van OLDA scroll je naar beneden om alle beschikbare documentatie te vinden.
Voor een goede werking van automatische kantschuiven is het belangrijk de sluitvolgorde van de deuren te regelen, zodat de passieve deur als eerste dichtgaat. Om dit automatisch te regelen wordt een sluitvolgorderegelaar geadviseerd.
Merk
Olda
Artikelnummer
0810.034.1000
EAN
7340171404379
Materiaal
staal
Type
Type 1
Toepassing
houten, stalen en aluminium deuren
Bevestiging
4 stuks 3.5*40 mm schroeven (meegeleverd)
Diepte
23 mm
Soort schoot
verende schoot
Breedte
18 mm
Lengte
190 mm
Finish
elektrolytisch verzinkt
Schoot ø
12 mm
Voorplaat
ronde voorplaat
Volgorde_group
2304
Groepsafbeelding
Labelcode
34 HZA T1
Dikte voorplaat
3 mm
| Product | Groepsafbeelding | Labelcode | Type | Materiaal | Volgorde_group | Toepassing | Finish | Lengte | Breedte | Bevestiging | Diepte | Voorplaat | Soort schoot | Schoot ø | Dikte voorplaat |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
34 HZA T1
|
Type 1
|
staal
|
2304
|
houten, stalen en aluminium deuren
|
elektrolytisch verzinkt
|
190 mm
|
18 mm
|
4 stuks 3.5*40 mm schroeven (meegeleverd)
|
23 mm
|
ronde voorplaat
|
verende schoot
|
12 mm
|
3 mm
|
|
|
|
34 HZA T2
|
Type 2
|
staal
|
2304
|
houten, stalen en aluminium deuren
|
elektrolytisch verzinkt
|
190 mm
|
18 mm
|
4 stuks 3.5*40 mm schroeven (meegeleverd)
|
23 mm
|
ronde voorplaat
|
verende schoot
|
12 mm
|
3 mm
|
Olda
0810.034.1000
AUTOMATISCHE KANTSCHUIF / TYPE 34 HZA / TYPE 1 / STAAL VERZINKT / T.B.
| Groepsafbeelding | Labelcode | Type | Materiaal | Volgorde_group | Toepassing | Finish | Lengte | Breedte | Bevestiging | Diepte | Voorplaat | Soort schoot | Schoot ø | Dikte voorplaat |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
34 HZA T1
|
Type 1
|
staal
|
2304
|
houten, stalen en aluminium deuren
|
elektrolytisch verzinkt
|
190 mm
|
18 mm
|
4 stuks 3.5*40 mm schroeven (meegeleverd)
|
23 mm
|
ronde voorplaat
|
verende schoot
|
12 mm
|
3 mm
|
Olda
0810.034.2000
AUTOMATISCHE KANTSCHUIF / TYPE 34 HZA / TYPE 2 / STAAL VERZINKT / T.B.
| Groepsafbeelding | Labelcode | Type | Materiaal | Volgorde_group | Toepassing | Finish | Lengte | Breedte | Bevestiging | Diepte | Voorplaat | Soort schoot | Schoot ø | Dikte voorplaat |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
34 HZA T2
|
Type 2
|
staal
|
2304
|
houten, stalen en aluminium deuren
|
elektrolytisch verzinkt
|
190 mm
|
18 mm
|
4 stuks 3.5*40 mm schroeven (meegeleverd)
|
23 mm
|
ronde voorplaat
|
verende schoot
|
12 mm
|
3 mm
|
