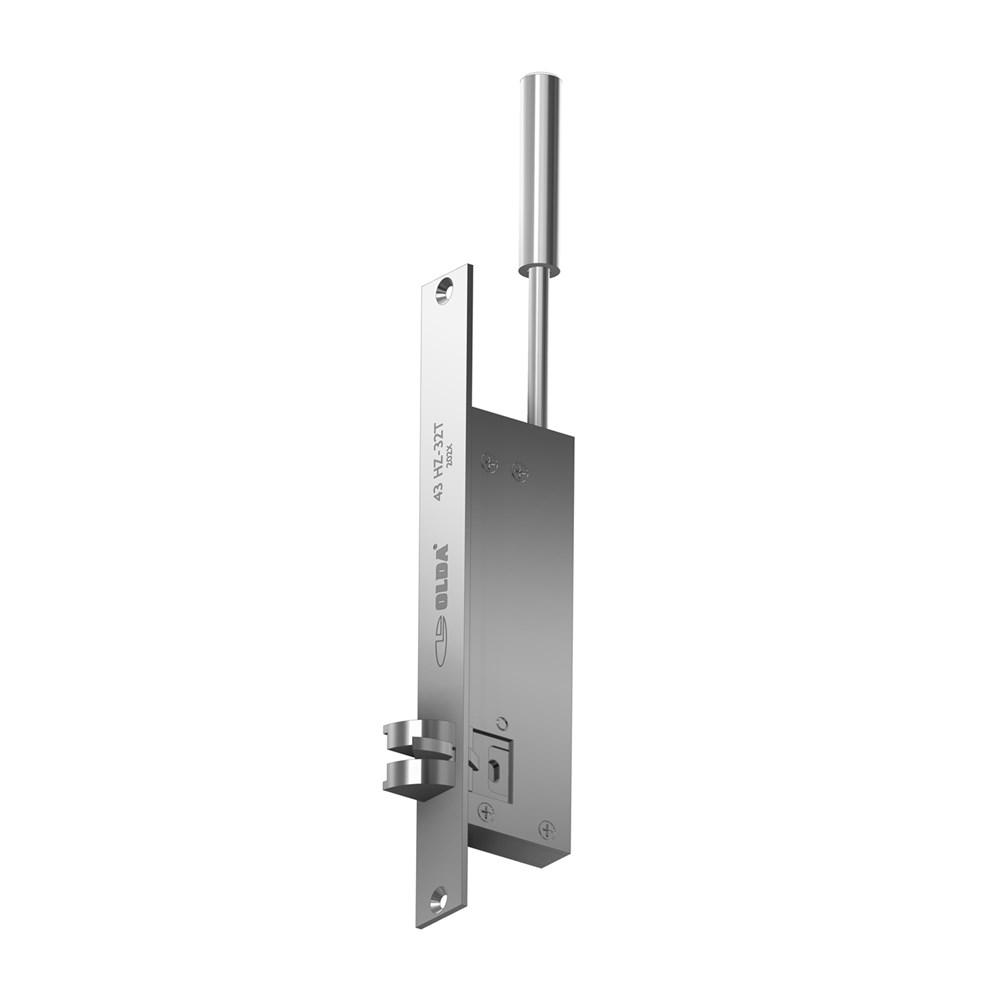

Olda Artikelnummer: 0810.143.1001 AUTOMATISCHE KANTSCHUIF / TYPE 43 HZA / TYPE 1 / DOORNMAAT 32 MM / STA
€142,05 €117,40 excl. BTW
Op bestelling
Stel een vraag over dit product
Contacteer onsBen je op zoek naar een manier om de passieve deur van dubbele deuren automatisch te ver- en ontgrendelen wanneer de loopdeur wordt geopend? Bijvoorbeeld voor de toepassing in ziekenhuizen, scholen of verzorgingstehuizen? Dan is de OLDA 43 HZA 32T automatische kantschuif een goede oplossing.
De werking van een automatische kantschuif is als volgt. Wanneer de loopdeur geopend wordt, ontspant de schoot van de kantschuif zich en de vergrendeling van de passieve deur wordt opgeheven. Wanneer de loopdeur gesloten wordt, drukt deze tegen de schoot en daardoor wordt de passieve deur weer vergrendeld.
Deze kantschuif met rechte voorplaat is geschikt voor stalen en aluminium deuren en wordt zowel boven- als onderin de passieve deur bevestigd. Hij beschikt over een 60 mm lange schoot, wat deze kantschuif ideaal maakt in combinatie met een valdorpel of wanneer er veel afstand zit tussen de drempel en de deur. De 22 mm schootuitslag is met een 3 mm inbussleutel -4 tot +15 mm verstelbaar, zodat in elke situatie de ideale schootuitslag kan worden bereikt. Bovendien is deze schoot is een zogenaamde niet-verende schoot. Voornamelijk in situaties met brandwerende* deuren is het belangrijk dat de schoot altijd volledig uitslaat.
Voor de aanschaf is het belangrijk om te bepalen of je een type 1 of type 2 kantschuif nodig hebt. Dit is afhankelijk van de draairichting van de passieve deur. Per passieve deur heb je van beide types een kantschuif nodig. Voor een DIN rechtsdraaiende passieve deur gebruik je een type 1 kantschuif bovenaan en een type 2 onderaan de deur. Voor DIN links een type 1 kantschuif onderaan en type 2 bovenaan.
Deze automatische kantschuif is gemaakt van elektrolytisch verzinkt staal. Hij wordt geleverd als complete set in een milieuvriendelijke verpakking en bevat al het montagemateriaal, de sluitplaat LT 12 (17x13), de schootgeleider GT 12 en het beschermplaatje SP 20. Op de verpakking vind je een QR-code naar de montagehandleiding, het productblad en CAD-tekeningen.

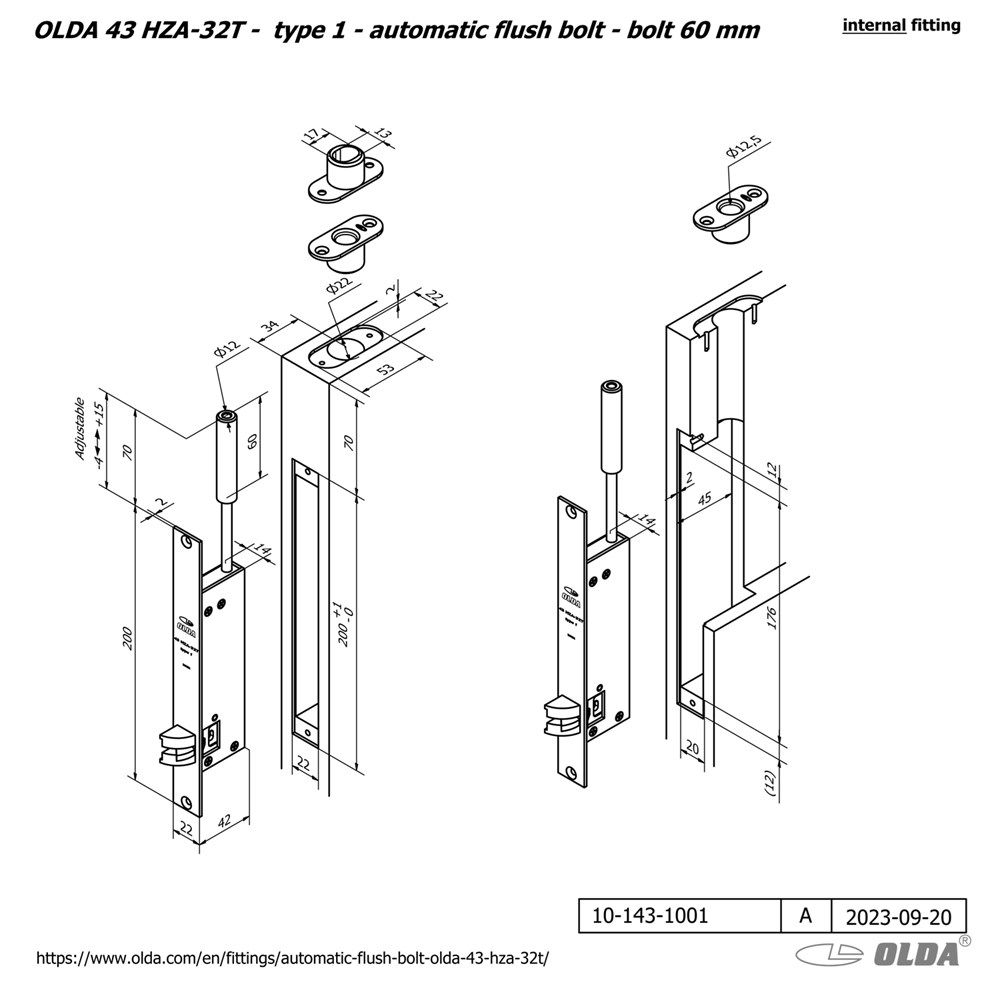

De montagehandleiding, 2D en 3D (CAD) tekeningen en het productblad zijn bovendien eenvoudig terug te vinden onderaan de artikelpagina onder het kopje Productblad en Tekeningen en meer. Op de webpagina van OLDA scroll je naar beneden om alle beschikbare documentatie te vinden.
Voor een goede werking van automatische kantschuiven is het belangrijk de sluitvolgorde van de deuren te regelen, zodat de passieve deur als eerste dichtgaat. Om dit automatisch te regelen wordt een sluitvolgorderegelaar geadviseerd.
Gebruik je een kozijnmodel kantschuif uit de 600 of 602 HZA serie? Dan wordt deze 43 HZA kantschuif aangeraden om de onderkant van de passieve deur vast te zetten.
*Let op: De kantschuiven zijn niet individueel getest op brandwerendheid.
Merk
Olda
Artikelnummer
0810.143.1001
EAN
7340171404690
Materiaal
staal
Type
Type 1
Schootuitslag
22 mm
Toepassing
stalen en aluminium deuren
Bevestiging
2 stuks 3.5*16mm schroeven (meegeleverd)
Diepte
40 mm
Soort schoot
niet-verende schoot
Breedte
22 mm
Lengte
200+70 mm
Finish
elektrolytisch verzinkt
Schoot ø
12 mm
Voorplaat
rechte voorplaat
Volgorde_group
2305
Groepsafbeelding
Labelcode
43 HZA32T T1
Dikte voorplaat
2 mm
| Product | Groepsafbeelding | Labelcode | Type | Materiaal | Volgorde_group | Toepassing | Finish | Lengte | Breedte | Bevestiging | Diepte | Voorplaat | Schootuitslag | Soort schoot | Schoot ø | Dikte voorplaat |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
43 HZA32T T1
|
Type 1
|
staal
|
2305
|
stalen en aluminium deuren
|
elektrolytisch verzinkt
|
200+70 mm
|
22 mm
|
2 stuks 3.5*16mm schroeven (meegeleverd)
|
40 mm
|
rechte voorplaat
|
22 mm
|
niet-verende schoot
|
12 mm
|
2 mm
|
|
|
|
43 HZA32T T2
|
Type 2
|
staal
|
2305
|
stalen en aluminium deuren
|
elektrolytisch verzinkt
|
200+70 mm
|
22 mm
|
2 stuks 3.5*16mm schroeven (meegeleverd)
|
40 mm
|
rechte voorplaat
|
22 mm
|
niet-verende schoot
|
12 mm
|
2 mm
|
Olda
0810.143.1001
AUTOMATISCHE KANTSCHUIF / TYPE 43 HZA / TYPE 1 / DOORNMAAT 32 MM / STA
| Groepsafbeelding | Labelcode | Type | Materiaal | Volgorde_group | Toepassing | Finish | Lengte | Breedte | Bevestiging | Diepte | Voorplaat | Schootuitslag | Soort schoot | Schoot ø | Dikte voorplaat |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
43 HZA32T T1
|
Type 1
|
staal
|
2305
|
stalen en aluminium deuren
|
elektrolytisch verzinkt
|
200+70 mm
|
22 mm
|
2 stuks 3.5*16mm schroeven (meegeleverd)
|
40 mm
|
rechte voorplaat
|
22 mm
|
niet-verende schoot
|
12 mm
|
2 mm
|
Olda
0810.143.2001
AUTOMATISCHE KANTSCHUIF / TYPE 43 HZA / TYPE 2 / DOORNMAAT 32 MM / STA
| Groepsafbeelding | Labelcode | Type | Materiaal | Volgorde_group | Toepassing | Finish | Lengte | Breedte | Bevestiging | Diepte | Voorplaat | Schootuitslag | Soort schoot | Schoot ø | Dikte voorplaat |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
43 HZA32T T2
|
Type 2
|
staal
|
2305
|
stalen en aluminium deuren
|
elektrolytisch verzinkt
|
200+70 mm
|
22 mm
|
2 stuks 3.5*16mm schroeven (meegeleverd)
|
40 mm
|
rechte voorplaat
|
22 mm
|
niet-verende schoot
|
12 mm
|
2 mm
|
