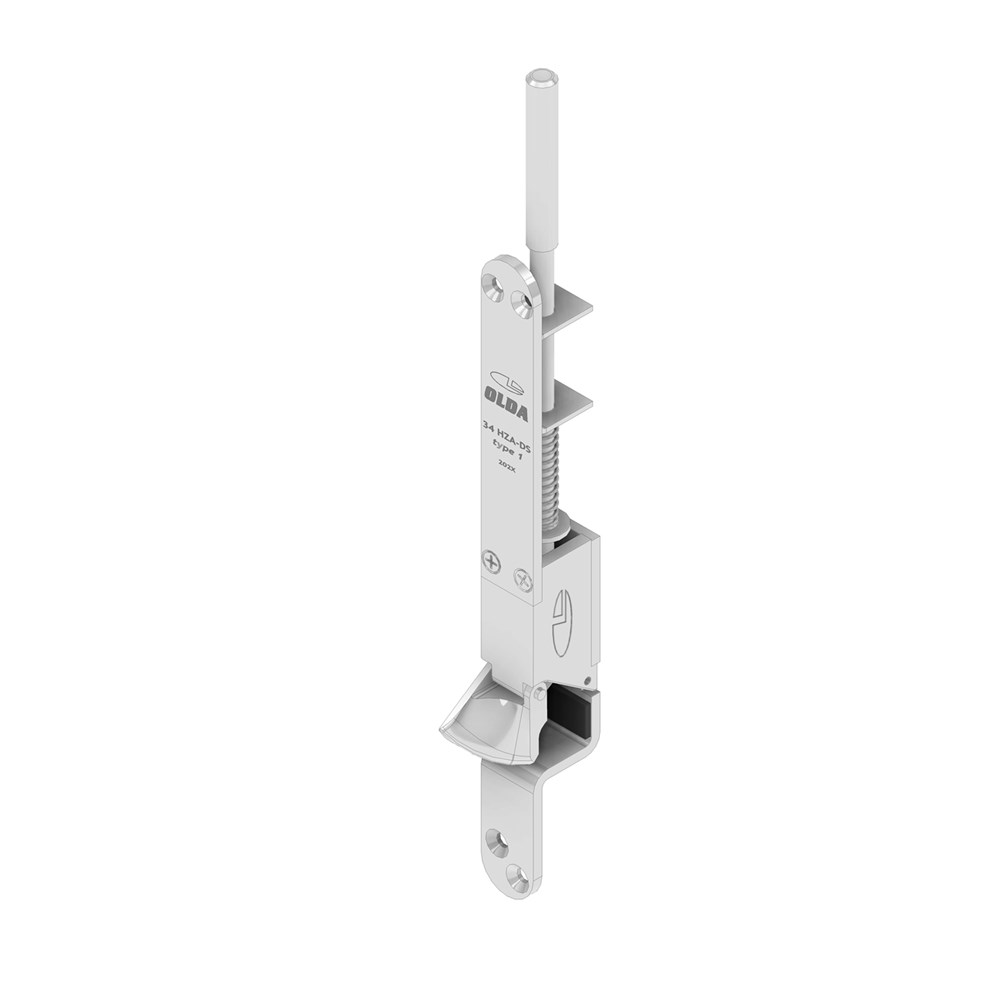

Olda Artikelnummer: 0810.134.1000 AUTOMATISCHE KANTSCHUIF / TYPE 34 HZA / TYPE 1 / SCHOOT Ø8MM LENGTE 50
€135,28 €111,80 excl. BTW
Op bestelling
Stel een vraag over dit product
Contacteer onsBen je op zoek naar een manier om de passieve deur van dubbele deuren automatisch te ver- en ontgrendelen wanneer de loopdeur wordt geopend? En heeft deze deur een valdorpel of veel ruimte tussen de onderkant van de deur en de drempel of ontbreekt de drempel? Dan is de OLDA 34 HZA DS automatische kantschuif met 50 mm lange schoot een goede oplossing.
De werking van een automatische kantschuif is als volgt. Wanneer de loopdeur geopend wordt, ontspant de schoot van de kantschuif zich en de vergrendeling van de passieve deur wordt opgeheven. Wanneer de loopdeur gesloten wordt, drukt deze tegen de schoot en daardoor wordt de passieve deur weer vergrendeld.
Deze kantschuif met ronde voorplaat is geschikt voor houten, stalen en aluminium deuren en wordt zowel boven- als onderin de passieve deur bevestigd. De kantschuif is voorzien van een 50 mm schoot en heeft een 15 mm schootuitslag die met een 3 mm inbussleutel -3 tot +11 mmverstelbaar, zodat in elke situatie de ideale schootuitslag kan worden bereikt. Bovendien is deze schoot een zogenaamde niet-verende schoot.Voornamelijk in situaties met brandwerende* deuren is het belangrijk dat de schoot altijd volledig uitslaat.
Voor de aanschaf is het belangrijk om te bepalen of je een type 1 of type 2 kantschuif nodig hebt. Dit is afhankelijk van de draairichting van de passieve deur. Per passieve deur heb je van beide types een kantschuif nodig. Voor een DIN rechtsdraaiende passieve deur gebruik je een type 1 kantschuif bovenaan en een type 2 onderaan de deur. Voor DIN links een type 1 kantschuif onderaan en type 2 bovenaan. Klik hier voor meer informatie over welk type je wanneer gebruikt.
Deze automatische kantschuif is gemaakt van elektrolytisch verzinkt staal. Hij wordt geleverd als complete set in een milieuvriendelijke verpakking en bevat al het montagemateriaal, de sluitplaat LT 8 (13x9), de schootgeleider GT 8 (12) en het beschermplaatje SP 10. Op de verpakking vind je een QR-code naar de montagehandleiding, het productblad en CAD-tekeningen.

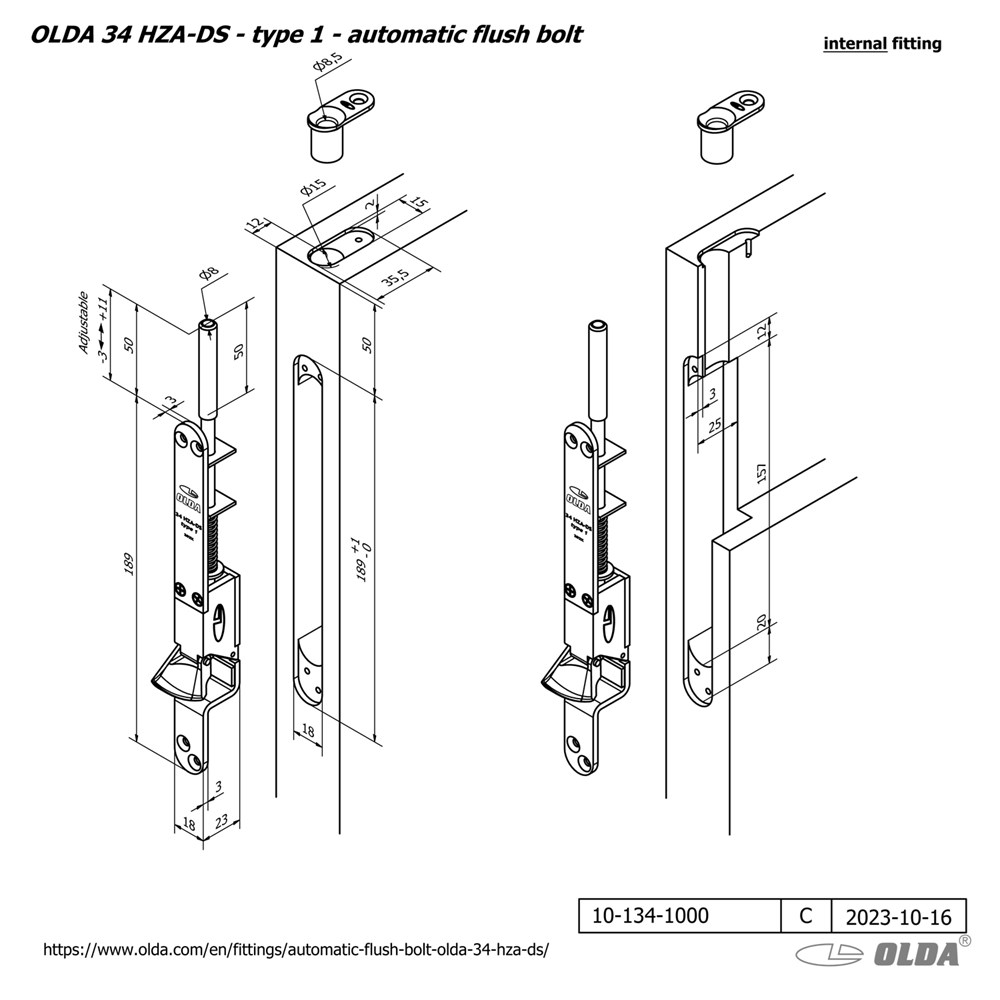

De montagehandleiding, 2D en 3D (CAD) tekeningen en het productblad zijn bovendien eenvoudig terug te vinden onderaan de artikelpagina onder het kopje Productblad en Tekeningen en meer. Op de webpagina van OLDA scroll je naar beneden om alle beschikbare documentatie te vinden.
Voor een goede werking van automatische kantschuiven is het belangrijk de sluitvolgorde van de deuren te regelen, zodat de passieve deur als eerste dichtgaat. Om dit automatisch te regelen wordt een sluitvolgorderegelaargeadviseerd.
*Let op: De kantschuiven zijn niet individueel getest op brandwerendheid.
Merk
Olda
Artikelnummer
0810.134.1000
EAN
7340171406854
Materiaal
staal
Type
Type 1
Schootuitslag
15 mm
Toepassing
houten, stalen en aluminium deuren
Bevestiging
4 stuks 3.5*40 mm schroeven (meegeleverd)
Diepte
23 mm
Soort schoot
niet-verende schoot
Breedte
18 mm
Lengte
189+50 mm
Finish
elektrolytisch verzinkt
Schoot ø
8 mm
Bijzonderheden
geschikt voor deuren met valdorpel
Voorplaat
ronde voorplaat
Volgorde_group
2305
Groepsafbeelding
Labelcode
34 HZA DS T1
Dikte voorplaat
3 mm
| Product | Groepsafbeelding | Labelcode | Type | Materiaal | Bijzonderheden | Volgorde_group | Toepassing | Finish | Lengte | Breedte | Bevestiging | Diepte | Voorplaat | Schootuitslag | Soort schoot | Schoot ø | Dikte voorplaat |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
34 HZA DS T1
|
Type 1
|
staal
|
geschikt voor deuren met valdorpel
|
2305
|
houten, stalen en aluminium deuren
|
elektrolytisch verzinkt
|
189+50 mm
|
18 mm
|
4 stuks 3.5*40 mm schroeven (meegeleverd)
|
23 mm
|
ronde voorplaat
|
15 mm
|
niet-verende schoot
|
8 mm
|
3 mm
|
|
|
|
34 HZA DS T2
|
Type 2
|
staal
|
geschikt voor deuren met valdorpel
|
2305
|
houten, stalen en aluminium deuren
|
elektrolytisch verzinkt
|
189+50 mm
|
18 mm
|
4 stuks 3.5*40 mm schroeven (meegeleverd)
|
23 mm
|
ronde voorplaat
|
15 mm
|
niet-verende schoot
|
8 mm
|
3 mm
|
Olda
0810.134.1000
AUTOMATISCHE KANTSCHUIF / TYPE 34 HZA / TYPE 1 / SCHOOT Ø8MM LENGTE 50
| Groepsafbeelding | Labelcode | Type | Materiaal | Bijzonderheden | Volgorde_group | Toepassing | Finish | Lengte | Breedte | Bevestiging | Diepte | Voorplaat | Schootuitslag | Soort schoot | Schoot ø | Dikte voorplaat |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
34 HZA DS T1
|
Type 1
|
staal
|
geschikt voor deuren met valdorpel
|
2305
|
houten, stalen en aluminium deuren
|
elektrolytisch verzinkt
|
189+50 mm
|
18 mm
|
4 stuks 3.5*40 mm schroeven (meegeleverd)
|
23 mm
|
ronde voorplaat
|
15 mm
|
niet-verende schoot
|
8 mm
|
3 mm
|
Olda
0810.134.2000
AUTOMATISCHE KANTSCHUIF / TYPE 34 HZA / DIN R / SCHOOT Ø8MM LENGTE 50
| Groepsafbeelding | Labelcode | Type | Materiaal | Bijzonderheden | Volgorde_group | Toepassing | Finish | Lengte | Breedte | Bevestiging | Diepte | Voorplaat | Schootuitslag | Soort schoot | Schoot ø | Dikte voorplaat |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
34 HZA DS T2
|
Type 2
|
staal
|
geschikt voor deuren met valdorpel
|
2305
|
houten, stalen en aluminium deuren
|
elektrolytisch verzinkt
|
189+50 mm
|
18 mm
|
4 stuks 3.5*40 mm schroeven (meegeleverd)
|
23 mm
|
ronde voorplaat
|
15 mm
|
niet-verende schoot
|
8 mm
|
3 mm
|
