Olda Artikelnummer: 0810.037.1000 AUTOMATISCHE KANTSCHUIF / TYPE 37 HZA / TYPE 1 / HOLD CLOSE FUNCTIE /
€132,62 €109,60 excl. BTW
Op bestelling
Stel een vraag over dit product
Contacteer onsBen je op zoek naar een manier om de passieve deur van dubbele deuren automatisch te ver- en ontgrendelen wanneer de loopdeur wordt geopend? En is het vanuit brandwerendheids*-, isolatie- of geluidswerende eisen gewenst dat de volledig en zonder enige vorm van speling gesloten is? Dan is de OLDA 37 HZA hold close automatische kantschuif in combinatie met de verstelbare sluitplaat 19 HZ (niet meegeleverd) de perfecte oplossing.
De werking van een automatische kantschuif is als volgt. Wanneer de loopdeur geopend wordt, ontspant de schoot van de kantschuif zich en de vergrendeling van de passieve deur wordt opgeheven. Wanneer de loopdeur gesloten wordt, drukt deze tegen de schoot en daardoor wordt de passieve deur weer vergrendeld.
Deze kantschuif met rechte voorplaat is geschikt voor houten, stalen en aluminium deuren en wordt zowel boven- als onderin de passieve deur bevestigd. De kantschuif heeft een rechthoekige schoot van 15x17 mm. Deze afgeschuinde schoot kan in combinatie met de verstelbare schoot 19HZ volledig gefixeerd worden waardoor er geen speling op de deur zit.
Voor de aanschaf is het belangrijk om te bepalen of je een type 1 of type 2 kantschuif nodig hebt. Dit is afhankelijk van de draairichting van de passieve deur. Per passieve deur heb je van beide types een kantschuif nodig. Voor een DIN rechtsdraaiende passieve deur gebruik je een type 1 kantschuif bovenaan en een type 2 onderaan de deur. Voor DIN links een type 1 kantschuif onderaan en type 2 bovenaan.
Deze automatische kantschuif is gemaakt van elektrolytisch verzinkt staal. Hij wordt geleverd als set in een milieuvriendelijke verpakking en bevat het montagemateriaal en de beschermplaatje SP 10 en SP 20. Let op: Bij deze kantschuif wordt geen sluitplaat meegeleverd. We raden aan de19 HZ verstelbare sluitplaat mee te bestellen.

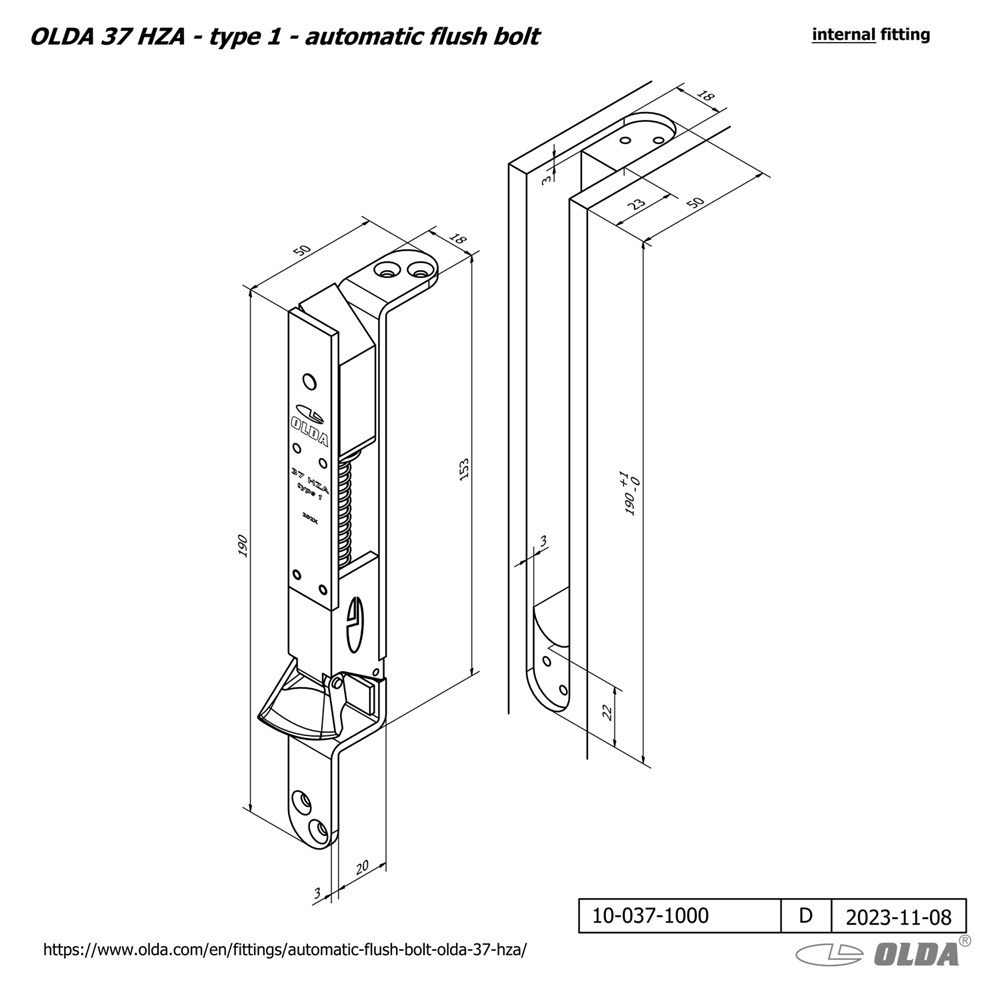

De montagehandleiding, 2D en 3D (CAD) tekeningen en het productblad zijn bovendien eenvoudig terug te vinden onderaan de artikelpagina onder het kopje Productblad en Tekeningen en meer. Op de webpagina van OLDA scroll je naar beneden om alle beschikbare documentatie te vinden.
Voor een goede werking van automatische kantschuiven is het belangrijk de sluitvolgorde van de deuren te regelen, zodat de passieve deur als eerste dichtgaat. Om dit automatisch te regelen wordt een sluitvolgorderegelaar geadviseerd.
*Let op: De kantschuiven zijn niet individueel getest op brandwerendheid.
Merk
Olda
Artikelnummer
0810.037.1000
EAN
7340171404447
Materiaal
staal
Type
Type 1
Toepassing
houten, stalen en aluminium deuren
Bevestiging
4 stuks 3.5*40 mm schroeven (meegeleverd)
Diepte
23 mm
Soort schoot
niet-verende schoot
Breedte
18 mm
Lengte
190 mm
Finish
elektrolytisch verzinkt
Voorplaat
ronde voorplaat
Volgorde_group
2304
Groepsafbeelding
Labelcode
37 HZA T1
Dikte voorplaat
3 mm
| Product | Groepsafbeelding | Labelcode | Type | Materiaal | Volgorde_group | Toepassing | Finish | Lengte | Breedte | Bevestiging | Diepte | Voorplaat | Soort schoot | Dikte voorplaat |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
37 HZA T1
|
Type 1
|
staal
|
2304
|
houten, stalen en aluminium deuren
|
elektrolytisch verzinkt
|
190 mm
|
18 mm
|
4 stuks 3.5*40 mm schroeven (meegeleverd)
|
23 mm
|
ronde voorplaat
|
niet-verende schoot
|
3 mm
|
|
|
|
37 HZA T2
|
Type 2
|
staal
|
2304
|
houten, stalen en aluminium deuren
|
elektrolytisch verzinkt
|
190 mm
|
18 mm
|
4 stuks 3.5*40 mm schroeven (meegeleverd)
|
23 mm
|
ronde voorplaat
|
niet-verende schoot
|
3 mm
|
